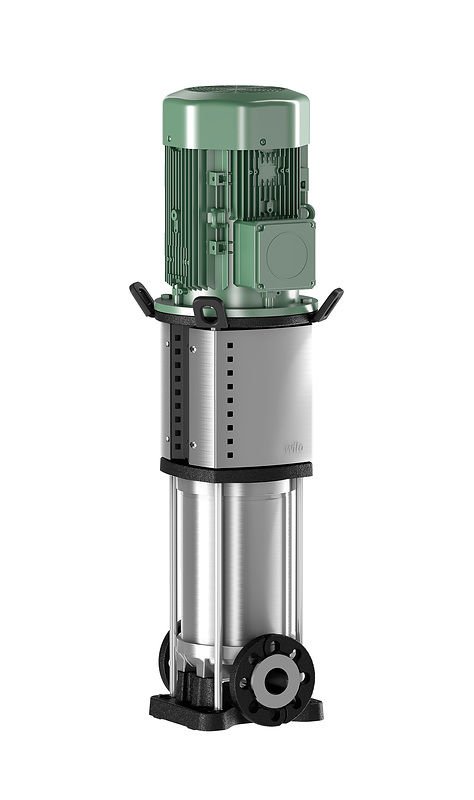

Wilo Helix V 1015-1/25/E/KS Dikey Santrifüj Pompa, Wilo Helix V serisinin normal emişli, yüksek verimli, inline bağlantılı dikey çok kademeli yüksek basınçlı santrifüj pompa modelidir. Katalog ve ürün sayfasına göre pompanın DN40/DN40 bağlantı çapı değeri bulunur. Pompa; su temini ve basınç yükseltme, endüstriyel sirkülasyon sistemleri, proses suyu, kapalı soğutma devreleri, yangın söndürme sistemleri, yıkama sistemleri ve sulama uygulamalarında kullanılır.
Öne çıkan özellikleri: Özellikle sağlam kaplin korumasına sahip, bakımı kolay bir yapıdadır. Akışkanla temas eden paslanmaz çelik bölümleri olan EPDM modellerde içme suyu ruhsatı bulunur. 0,75 kW ve üzeri motor güçlerinde motor verimliliği IE3'tür. Talep üzerine motor koruması veya ATEX gibi özel durumlara uyarlanabilir.
Wilo Helix V 1015-1/25/E/KS Dikey Santrifüj Pompa Teknik Özellikleri
- Motor verimi (%100 yükte): 89,2 %
- Emiş / basma bağlantısı: DN 40 / DN 40
- Ölçüler (U x Y x G): 299 x 1298 x 252 mm
- Nominal akım: 10,5 A
- Güç faktörü (cos φ): 0,86
- Motor gücü P2 (kW): 5,5
- Basınç dayanımı: PN 25
- Akışkan sıcaklığı: -30 / +120 °C
- Ağırlık (kg): 95
- Nominal devir hızı: 2900 1/min
- Bağlantı çapı: DN40/DN40
- Şebeke bağlantısı: 3~400 V, 50 Hz
- Motor enerji verimliliği sınıfı: IE3
Wilo Helix V 1015-1/25/E/KS Dikey Santrifüj Pompa Hangi İhtiyaca Uygun?
5,5 kW motoru sayesinde Wilo Helix V 1015-1/25/E/KS serinin orta güç grubundadır. Aynı motor gücündeki Helix V 1012-1/16/E/S, Helix V 1013-1/16/E/S ile seçim yapılırken iki modelin performans eğrileri karşılaştırılmalıdır. Daha yüksek basınç veya debi gereken tesisatlarda Helix V 1021-1/25/E/KS (7,5 kW) değerlendirilebilir. İhtiyaç daha küçükse Helix V 616-1/16/E/S (4 kW) yeterli olabilir. Katalogda Wilo Helix V 1015-1/25/E/KS için motor gücü P2 5,5 kW, basınç dayanımı PN 25, bağlantı çapı DN40/DN40 değerleri verilir; pompa değiştirilirken mevcut tesisatın bağlantı ölçüsü ve yapı boyu bu değerlerle karşılaştırılmalıdır.
Frekans Konvertörüyle Kullanım
Konvertörlü kullanımda motorun soğutması ve elektriksel uyumu dikkate alınmalıdır. Bazı uygulamalarda konvertör ile motor arasına filtre konulması gerekebilir. Bu ayrıntılar sistem tasarlanırken netleştirilmelidir. Wilo Helix V 1015-1/25/E/KS Dikey Santrifüj Pompa için motor verileri bu planlamada kullanılabilir.
Boru Çapı ve Basınç Kayıpları
Pompanın sağladığı basıncın bir kısmı boru hattındaki sürtünme, dirsek, vana ve filtreler nedeniyle kaybolur. Küçük çaplı ve uzun borular bu kayıpları artırır. Tesisat tasarlanırken boru çapının pompa bağlantı çapıyla uyumlu ya da ondan büyük seçilmesi, pompanın verimli çalışmasına yardımcı olur. Wilo Helix V 1015-1/25/E/KS Dikey Santrifüj Pompa için bağlantı ölçüsü teknik değerlerde verilmiştir.
