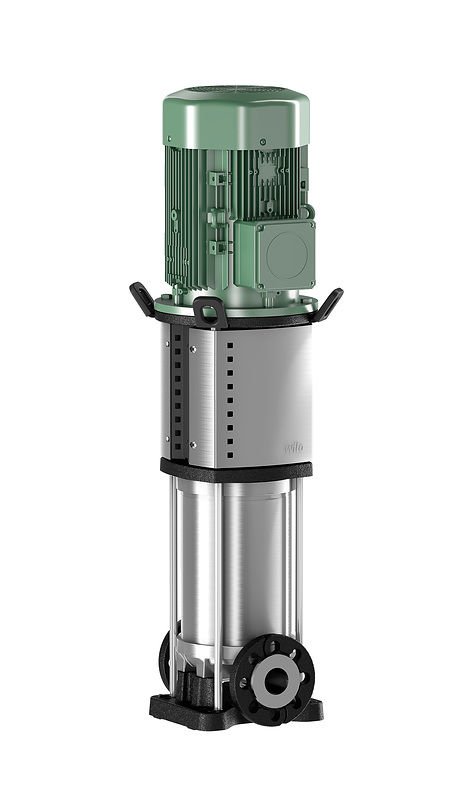

Wilo Helix V serisi proses suyu ve kapalı soğutma devrelerinden yangın söndürme ve sulama sistemlerine kadar geniş bir uygulama alanında kullanılır; Wilo Helix V 1602-1/16/E/S Dikey Santrifüj Pompa bu ihtiyaç için tasarlanmış normal emişli, yüksek verimli, inline bağlantılı dikey çok kademeli yüksek basınçlı santrifüj pompa modelidir. Bu modelde 2 inç/2 inç bağlantı çapı öne çıkar.
Katalogda öne çıkarılan özellikler: Verimlilik derecesi optimize edilmiş, lazer kaynaklı 2D/3D hidroliğe sahiptir. Çarkları, ana çarkları ve kademe gövdesi korozyona dayanıklıdır. Pompa gövdesi debi ve NPSH açısından optimize edilmiştir. %40'a kadar glikol-su karışımlı sıvılarla uyumludur.
Wilo Helix V 1602-1/16/E/S Dikey Santrifüj Pompa Teknik Özellikleri
- Boyutlar (uzunluk x yükseklik x genişlik): 273 x 705 x 252 mm
- Çark: paslanmaz çelik (AISI 304 L)
- Motor verimi (%100 yükte): 84,2 %
- Basınç dayanımı: PN 16
- Çekilen akım (nominal): 3 A
- Güç faktörü (cos φ): 0,85
- Motor enerji verimliliği sınıfı: IE3
- Ağırlık (kg): 42,7
- Mil: paslanmaz çelik (modele göre AISI 304, 318 LN, 316 L veya 431)
- Motor gücü P2 (kW): 1,5
- Boru bağlantısı: 2 inç/2 inç
- Emiş / basma bağlantısı: G 2 / G 2
- Nominal devir hızı: 2900 1/min
Wilo Helix V 1602-1/16/E/S Dikey Santrifüj Pompa Hangi İhtiyaca Uygun?
Seride 1,5 kW motor gücüne sahip olan Wilo Helix V 1602-1/16/E/S, orta güç grubundadır. Helix V 410-1/16/E/S, Helix V 411-1/16/E/S de aynı motor gücündedir; hangisinin uygun olduğu tesisatın debi ve basma yüksekliği ihtiyacına bakılarak belirlenir. Daha zorlu çalışma koşulları için Helix V 1006-1/16/E/S (2,2 kW) bir üst seçenektir. İhtiyaç daha küçükse Helix V 605-1/16/E/S (1,1 kW) yeterli olabilir. Eski bir pompanın yerine Wilo Helix V 1602-1/16/E/S takılacaksa kataloğa göre motor gücü P2 1,5 kW, basınç dayanımı PN 16, bağlantı çapı 2 inç/2 inç değerlerine bakılmalı, boru hattındaki ölçülerle uyumu kontrol edilmelidir.
Montaj Önerileri
Pompa, sağlam ve düz bir zemine sabitlenmeli, bakım için etrafında yeterli boşluk bırakılmalıdır. Emme ve basma hatlarına kapama vanası konulması, ileride yapılacak bakım ve değişimleri kolaylaştırır. Boru hattının ağırlığı pompaya yüklenmemeli, borular ayrı olarak desteklenmelidir. Elektrik bağlantısı topraklı ve uygun korumalı bir hat üzerinden yapılmalıdır. Wilo Helix V 1602-1/16/E/S Dikey Santrifüj Pompa bu kurallara uygun kurulduğunda sorunsuz çalışır.
Dikey Yapının Sağladığı Yer Tasarrufu
Dikey çok kademeli pompalar, motoru pompa gövdesinin üzerinde konumlandırarak tabanda küçük bir alan kaplar. Yatay pompalara göre zemin alanından tasarruf sağlayan bu yapı, kalabalık teknik odalarda ve paket hidrofor sistemlerinde tercih edilir. Yükseklik ölçüsü ise kurulum yeri seçilirken dikkate alınmalıdır. Wilo Helix V 1602-1/16/E/S Dikey Santrifüj Pompa için ölçüler teknik değerlerde yer alır.
Serinin diğer modellerine dikey çok kademeli pompa ve santrifüj pompa kategorilerinden, tüm Wilo ürünlerine ise marka sayfasından ulaşabilirsiniz.
