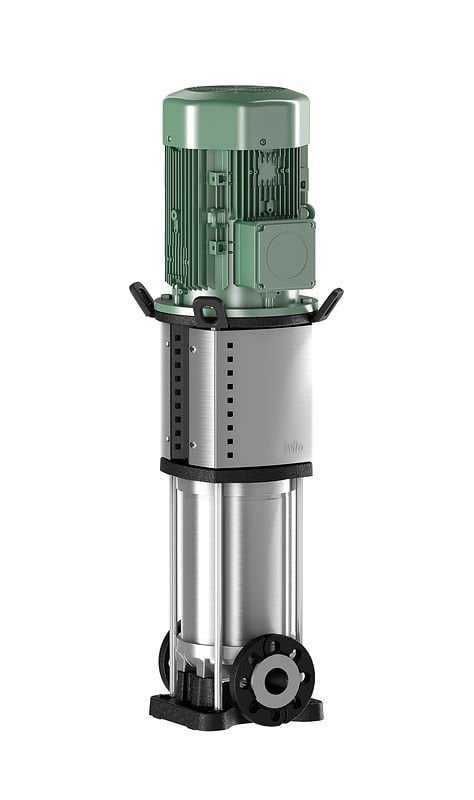

Katalog ve ürün sayfasına göre pompanın 2 inç/2 inç bağlantı çapı değeri bulunur. Wilo Helix V ailesine ait Wilo Helix V 1603-1/16/E/S Dikey Santrifüj Pompa, normal emişli, yüksek verimli, inline bağlantılı dikey çok kademeli yüksek basınçlı santrifüj pompa olarak üretilmiştir ve yangın söndürme, yıkama ve sulama sistemleri ile su temini ve basınç yükseltme uygulamaları için tasarlanmıştır.
Başlıca özellikleri şunlardır: Verimlilik derecesi optimize edilmiş, lazer kaynaklı 2D/3D hidroliğe sahiptir. Pompa gövdesi debi ve NPSH açısından optimize edilmiştir. Minimum Verimlilik Endeksi MEI ≥ 0,7'dir. %40'a kadar glikol-su karışımlı sıvılarla uyumludur.
Wilo Helix V 1603-1/16/E/S Dikey Santrifüj Pompa Teknik Özellikleri
- Motor gücü P2 (kW): 2,2
- Maks. çalışma basıncı: modele göre 16 / 25 / 30 bar
- Mil: paslanmaz çelik (modele göre AISI 304, 318 LN, 316 L veya 431)
- Basınç dayanımı: PN 16
- Nominal akım: 4,3 A
- Güç faktörü (cos φ): 0,87
- Motor enerji verimliliği sınıfı: IE3
- Motor verimi (%100 yükte): 85,9 %
- Pompa gövdesi: paslanmaz çelik (AISI 304)
- Koruma / yalıtım sınıfı: IP 55 / F
- Nominal devir hızı: 2900 1/min
- Bağlantı çapı: 2 inç/2 inç
- Ağırlık (kg): 44,8
- Ölçüler (U x Y x G): 273 x 755 x 252 mm
- Emiş / basma bağlantısı: G 2 / G 2
Wilo Helix V 1603-1/16/E/S Dikey Santrifüj Pompa Hangi İhtiyaca Uygun?
2,2 kW motoru sayesinde Wilo Helix V 1603-1/16/E/S serinin orta güç grubundadır. Helix V 611-1/16/E/S, Helix V 1005-1/16/E/S de aynı motor gücündedir; hangisinin uygun olduğu tesisatın debi ve basma yüksekliği ihtiyacına bakılarak belirlenir. Daha yüksek basınç veya debi gereken tesisatlarda Helix V 1604-1/16/E/S (3 kW) değerlendirilebilir. Daha düşük kapasite yeterliyse Helix V 412-1/16/E/S (1,5 kW) tercih edilebilir. Wilo Helix V 1603-1/16/E/S seçilirken kataloğun verdiği motor gücü P2 2,2 kW, basınç dayanımı PN 16, bağlantı çapı 2 inç/2 inç değerleri tesisatın mevcut ölçüleriyle eşleştirilir; uyum varsa boru hattında değişiklik gerekmez.
Hidrofor Sistemlerinde Kullanım
Paket hidroforlar genellikle birden fazla çok kademeli pompadan, kollektörlerden ve kontrol panosundan oluşur. Tek pompalı sistemlerde ise pompa uygun bir tank ve basınç şalteriyle tamamlanır. Sistem tasarlanırken pompanın debisi ile tank hacmi birlikte hesaplanmalıdır. Wilo Helix V 1603-1/16/E/S Dikey Santrifüj Pompa için bu hesap tesisatın ihtiyacına göre yapılmalıdır.
Yedek Pompa ile Çalışma
Yedekli sistemlerde pompaların aynı model olması, parça ve bakım açısından kolaylık sağlar. Kontrol panosu, pompaların hangi sırayla ve hangi koşullarda devreye gireceğini yönetir. Wilo Helix V 1603-1/16/E/S Dikey Santrifüj Pompa ile kurulacak yedekli bir sistemde pano seçimi pompa sayısına ve motor gücüne göre yapılmalıdır.
Farklı kapasitedeki alternatifler için dikey çok kademeli pompa ve santrifüj pompa kategorilerine, diğer Wilo ürünleri için marka sayfasına göz atabilirsiniz.
