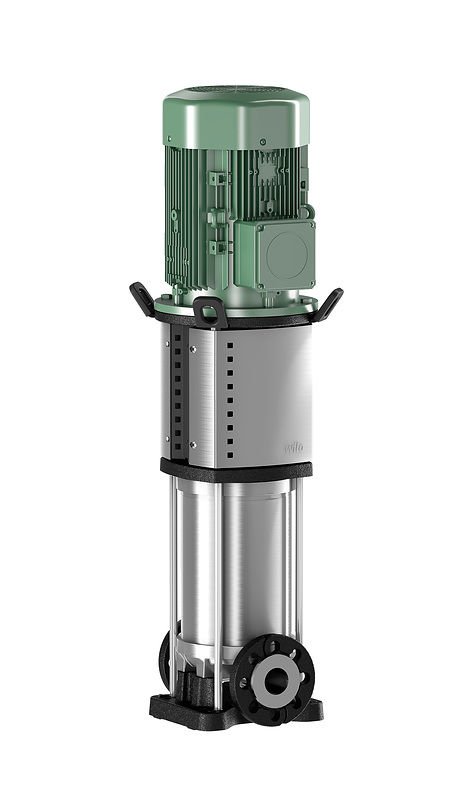

Bu modelde 2 inç/2 inç bağlantı çapı öne çıkar. Wilo Helix V ailesine ait Wilo Helix V 1609-1/16/E/KS Dikey Santrifüj Pompa, normal emişli, yüksek verimli, inline bağlantılı dikey çok kademeli yüksek basınçlı santrifüj pompa olarak üretilmiştir ve su temini ve basınç yükseltme, endüstriyel sirkülasyon sistemleri, proses suyu, kapalı soğutma devreleri, yangın söndürme sistemleri, yıkama sistemleri ve sulama uygulamalarında kullanılır.
Başlıca özellikleri şunlardır: Çarkları, ana çarkları ve kademe gövdesi korozyona dayanıklıdır. Akışkanla temas eden paslanmaz çelik bölümleri olan EPDM modellerde içme suyu ruhsatı bulunur. 0,75 kW ve üzeri motor güçlerinde motor verimliliği IE3'tür. Talep üzerine motor koruması veya ATEX gibi özel durumlara uyarlanabilir.
Wilo Helix V 1609-1/16/E/KS Dikey Santrifüj Pompa Teknik Özellikleri
- Nominal devir hızı: 2905 1/min
- Güç faktörü (cos φ): 0,88
- Basınç dayanımı: PN 16
- Ölçüler (U x Y x G): 248 x 1309 x 252 mm
- Bağlantı çapı: 2 inç/2 inç
- Nominal akım: 13,7 A
- Pompa gövdesi: paslanmaz çelik (AISI 304)
- Ağırlık (kg): 92
- Emiş / basma bağlantısı: G 2 / G 2
- Motor gücü P2 (kW): 7,5
- Akışkan sıcaklığı: -30 / +120 °C
- Motor verimi (%100 yükte): 90,1 %
- Motor enerji verimliliği sınıfı: IE3
- Şebeke bağlantısı: 3~400 V, 50 Hz
- Mil: paslanmaz çelik (modele göre AISI 304, 318 LN, 316 L veya 431)
Wilo Helix V 1609-1/16/E/KS Dikey Santrifüj Pompa Hangi İhtiyaca Uygun?
7,5 kW motoru sayesinde Wilo Helix V 1609-1/16/E/KS serinin en yüksek güçlü modelidir. Aynı güçteki Helix V 1610-1/16/E/KS ve Helix V 1611-1/16/E/KS modelleri de değerlendirilebilir; aralarındaki seçim performans eğrisine göre yapılmalıdır. İhtiyaç daha küçükse Helix V 623-1/25/E/KS (5,5 kW) yeterli olabilir. Eski bir pompanın yerine Wilo Helix V 1609-1/16/E/KS takılacaksa kataloğa göre motor gücü P2 7,5 kW, basınç dayanımı PN 16, bağlantı çapı 2 inç/2 inç değerlerine bakılmalı, boru hattındaki ölçülerle uyumu kontrol edilmelidir.
Motor Verimliliği
Pompanın en verimli noktasına yakın çalıştırılması, motor verimliliği kadar önemlidir. Gereğinden büyük seçilen bir pompa, verimli motora sahip olsa bile gereksiz enerji harcar. Bu nedenle seçim, gerçek ihtiyaç değerlerine göre yapılmalıdır. Wilo Helix V 1609-1/16/E/KS Dikey Santrifüj Pompa için çalışma noktası performans eğrisinden kontrol edilebilir.
Performans Eğrisi Nasıl Okunur?
Pompa performans eğrisinde yatay eksen debiyi, dikey eksen basma yüksekliğini gösterir. Eğri, pompanın farklı debilerde ulaşabildiği basma yüksekliğini ifade eder; debi arttıkça basma yüksekliği azalır. Tesisatın ihtiyaç duyduğu debi ve basma yüksekliği eğri üzerinde işaretlendiğinde, bu noktanın eğrinin altında ya da üzerinde kalması pompanın uygun olup olmadığını gösterir. Wilo Helix V 1609-1/16/E/KS Dikey Santrifüj Pompa için eğri bu sayfadaki görsellerde yer alır.
Farklı kapasitedeki alternatifler için dikey çok kademeli pompa ve santrifüj pompa kategorilerine, diğer Wilo ürünleri için marka sayfasına göz atabilirsiniz.
