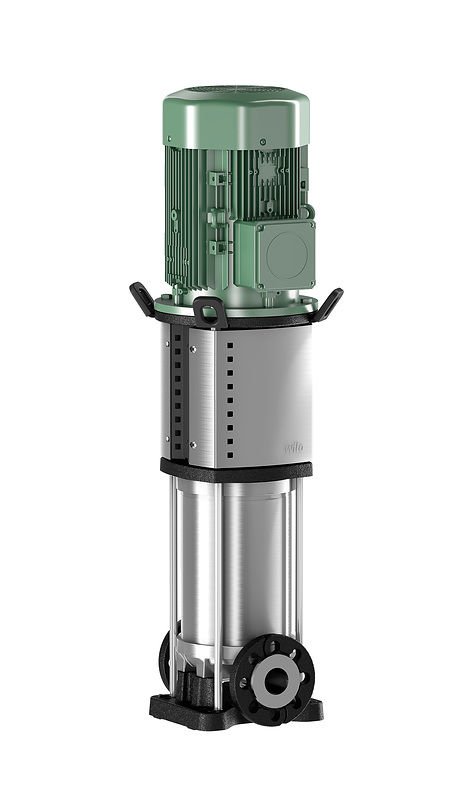

Katalog ve ürün sayfasına göre pompanın 1 inç/1 inç bağlantı çapı değeri bulunur. Wilo Helix V ailesine ait Wilo Helix V 409-1/16/E/S Dikey Santrifüj Pompa, normal emişli, yüksek verimli, inline bağlantılı dikey çok kademeli yüksek basınçlı santrifüj pompa olarak üretilmiştir ve binalarda su temini ve basınç yükseltmenin yanı sıra proses suyu, kapalı soğutma devreleri ve endüstriyel sirkülasyon sistemlerinde görev alır.
Başlıca özellikleri şunlardır: Çarkları, ana çarkları ve kademe gövdesi korozyona dayanıklıdır. Özellikle sağlam kaplin korumasına sahip, bakımı kolay bir yapıdadır. 0,75 kW ve üzeri motor güçlerinde motor verimliliği IE3'tür. %40'a kadar glikol-su karışımlı sıvılarla uyumludur.
Wilo Helix V 409-1/16/E/S Dikey Santrifüj Pompa Teknik Özellikleri
- Ağırlık (kg): 35,9
- Akışkan sıcaklığı: -30 / +120 °C
- Emiş / basma bağlantısı: G 1 / G 1
- Nominal devir hızı: 2900 1/min
- Motor gücü P2 (kW): 1,1
- Boru bağlantısı: 1 inç/1 inç
- Maks. çalışma basıncı: modele göre 16 / 25 / 30 bar
- Motor enerji verimliliği sınıfı: IE3
- Boyutlar (uzunluk x yükseklik x genişlik): 229 x 724 x 212 mm
- Güç faktörü (cos φ): 0,80
- Motor verimi (%100 yükte): 82,7 %
- Basınç dayanımı: PN 16
- Çekilen akım (nominal): 2,5 A
Wilo Helix V 409-1/16/E/S Dikey Santrifüj Pompa Hangi İhtiyaca Uygun?
Seride 1,1 kW motor gücüne sahip olan Wilo Helix V 409-1/16/E/S, orta güç grubundadır. Helix V 408-1/16/E/S, Helix V 605-1/16/E/S de aynı motor gücündedir; hangisinin uygun olduğu tesisatın debi ve basma yüksekliği ihtiyacına bakılarak belirlenir. Daha zorlu çalışma koşulları için Helix V 1602-1/16/E/S (1,5 kW) bir üst seçenektir. Daha düşük kapasite yeterliyse Helix V 406-1/16/E/S (0,75 kW) tercih edilebilir. Wilo Helix V 409-1/16/E/S seçilirken kataloğun verdiği motor gücü P2 1,1 kW, basınç dayanımı PN 16, bağlantı çapı 1 inç/1 inç değerleri tesisatın mevcut ölçüleriyle eşleştirilir; uyum varsa boru hattında değişiklik gerekmez.
Gürültü ve Yerleşim
Pompanın kurulacağı yer, çalışma sesinin yaşam alanlarını etkilememesi için dikkatle seçilmelidir. Kazan dairesi, bodrum ya da ayrı bir teknik oda en uygun yerlerdir. Pompa ile zemin arasına titreşim sönümleyici takozlar konulması ve boru bağlantılarında esnek elemanlar kullanılması sesin yayılmasını azaltır. Wilo Helix V 409-1/16/E/S Dikey Santrifüj Pompa için de bu önlemler önerilir.
Çok Kademeli Pompa Nasıl Çalışır?
Çok kademeli santrifüj pompalarda tek bir mil üzerine art arda dizilmiş birden fazla çark bulunur. Su ilk çarktan çıkıp kademe bölmesi üzerinden bir sonraki çarka yönlendirilir ve her kademede basıncı biraz daha artar. Bu sayede tek kademeli bir pompaya göre aynı debide çok daha yüksek basma yüksekliğine ulaşılır. Kademe sayısı arttıkça pompanın basabildiği yükseklik de artar. Wilo Helix V 409-1/16/E/S Dikey Santrifüj Pompa bu çalışma prensibine göre tasarlanmıştır.
Serinin diğer modellerine dikey çok kademeli pompa ve santrifüj pompa kategorilerinden, tüm Wilo ürünlerine ise marka sayfasından ulaşabilirsiniz.
