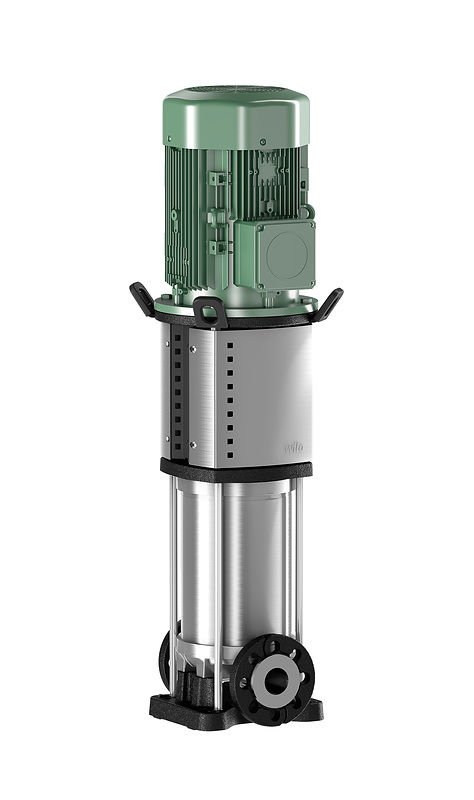

Wilo Helix V 422-1/25/E/KS Dikey Santrifüj Pompa; su temini ve basınç yükseltme, endüstriyel sirkülasyon sistemleri, proses suyu, kapalı soğutma devreleri, yangın söndürme sistemleri, yıkama sistemleri ve sulama uygulamalarında kullanılır. Bu modelde DN25/DN25 bağlantı çapı öne çıkar. Wilo Helix V serisinin bu modeli normal emişli, yüksek verimli, inline bağlantılı dikey çok kademeli yüksek basınçlı santrifüj pompa olarak üretilmiştir.
Bu modelin dikkat çeken yönleri: Çarkları, ana çarkları ve kademe gövdesi korozyona dayanıklıdır. Akışkanla temas eden paslanmaz çelik bölümleri olan EPDM modellerde içme suyu ruhsatı bulunur. Talep üzerine motor koruması veya ATEX gibi özel durumlara uyarlanabilir. %40'a kadar glikol-su karışımlı sıvılarla uyumludur.
Wilo Helix V 422-1/25/E/KS Dikey Santrifüj Pompa Teknik Özellikleri
- Şebeke bağlantısı: 3~400 V, 50 Hz
- Basınç dayanımı: PN 25
- Emiş / basma bağlantısı: DN 25 / DN 25
- Güç faktörü (cos φ): 0,90
- Ağırlık (kg): 79
- Motor enerji verimliliği sınıfı: IE3
- Motor gücü P2 (kW): 3
- Mil: paslanmaz çelik (modele göre AISI 304, 318 LN, 316 L veya 431)
- Ölçüler (U x Y x G): 266 x 1305 x 217 mm
- Akışkan sıcaklığı: -30 / +120 °C
- Motor verimi (%100 yükte): 87,1 %
- Bağlantı çapı: DN25/DN25
- Nominal devir hızı: 2900 1/min
- Nominal akım: 5,5 A
- Çark: paslanmaz çelik (AISI 304 L)
Wilo Helix V 422-1/25/E/KS Dikey Santrifüj Pompa Hangi İhtiyaca Uygun?
Seride 3 kW motor gücüne sahip olan Wilo Helix V 422-1/25/E/KS, orta güç grubundadır. Helix V 614-1/16/E/S, Helix V 615-1/16/E/S de aynı motor gücündedir; hangisinin uygun olduğu tesisatın debi ve basma yüksekliği ihtiyacına bakılarak belirlenir. Daha yüksek basınç veya debi gereken tesisatlarda Helix V 1010-1/16/E/S (4 kW) değerlendirilebilir. İhtiyaç daha küçükse Helix V 610-1/16/E/S (2,2 kW) yeterli olabilir. Eski bir pompanın yerine Wilo Helix V 422-1/25/E/KS takılacaksa kataloğa göre motor gücü P2 3 kW, basınç dayanımı PN 25, bağlantı çapı DN25/DN25 değerlerine bakılmalı, boru hattındaki ölçülerle uyumu kontrol edilmelidir.
Gürültü ve Yerleşim
Kapalı ve havalandırması zayıf odalarda motorun ısınması artabilir. Pompanın çevresinde hava dolaşımına yetecek boşluk bırakılması, motorun soğumasını sağlar ve ömrünü uzatır. Ayrıca pompa, su baskını riski olan alanlarda yerden yükseltilmiş bir kaide üzerine konulmalıdır. Wilo Helix V 422-1/25/E/KS Dikey Santrifüj Pompa yerleştirilirken bu noktalar göz önünde bulundurulmalıdır.
Çok Kademeli Pompa Nasıl Çalışır?
Tek kademeli pompalar yüksek basınç üretmek için büyük çaplı çark ve yüksek devir gerektirir. Çok kademeli pompalarda ise basınç, küçük çapta birden fazla çarkın ardışık çalışmasıyla elde edilir. Bu yapı hem daha kompakt bir gövde sağlar hem de verimli bir basınç artışı sunar. Model adındaki kademe sayısı, pompanın basınç kapasitesi hakkında fikir verir. Wilo Helix V 422-1/25/E/KS Dikey Santrifüj Pompa için de seçim bu mantıkla yapılır.
Serinin diğer modellerine dikey çok kademeli pompa ve santrifüj pompa kategorilerinden, tüm Wilo ürünlerine ise marka sayfasından ulaşabilirsiniz.
