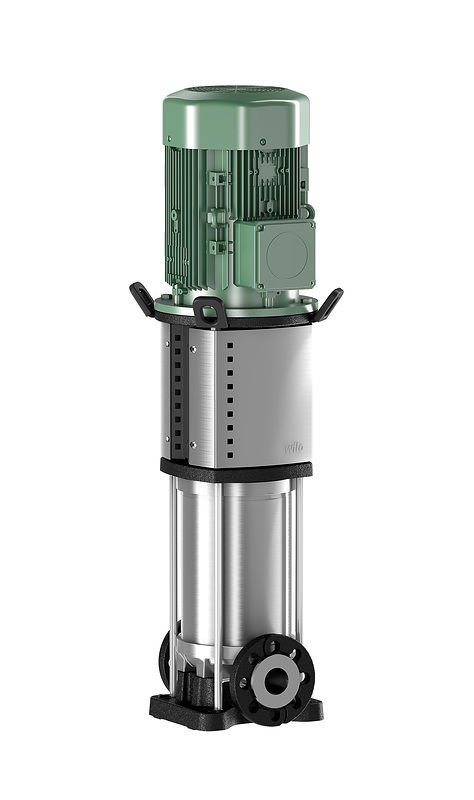

Model; 1 1/4 inç/1 1/4 inç bağlantı çapı değerine sahiptir. Wilo Helix V ailesine ait Wilo Helix V 602-1/16/E/S Dikey Santrifüj Pompa, normal emişli, yüksek verimli, inline bağlantılı dikey çok kademeli yüksek basınçlı santrifüj pompa olarak üretilmiştir ve yangın söndürme, yıkama ve sulama sistemleri ile su temini ve basınç yükseltme uygulamaları için tasarlanmıştır.
Başlıca özellikleri şunlardır: Verimlilik derecesi optimize edilmiş, lazer kaynaklı 2D/3D hidroliğe sahiptir. Çarkları, ana çarkları ve kademe gövdesi korozyona dayanıklıdır. Özellikle sağlam kaplin korumasına sahip, bakımı kolay bir yapıdadır. Minimum Verimlilik Endeksi MEI ≥ 0,7'dir.
Wilo Helix V 602-1/16/E/S Dikey Santrifüj Pompa Teknik Özellikleri
- Güç faktörü (cos φ): 0,85
- Basınç dayanımı: PN 16
- Nominal akım: 1,32 A
- Nominal devir hızı: 2900 1/min
- Emiş / basma bağlantısı: G 1¼ / G 1¼
- Ölçüler (U x Y x G): 223 x 559 x 212 mm
- Motor gücü P2 (kW): 0,55
- Bağlantı çapı: 1 1/4 inç/1 1/4 inç
- Ağırlık (kg): 22,2
- Motor enerji verimliliği sınıfı: IE2
- Motor verimi (%100 yükte): 77,2 %
Wilo Helix V 602-1/16/E/S Dikey Santrifüj Pompa Hangi İhtiyaca Uygun?
Seride 0,55 kW motor gücüne sahip olan Wilo Helix V 602-1/16/E/S, orta güç grubundadır. Aynı güçteki Helix V 404-1/16/E/S ve Helix V 603-1/16/E/S modelleri de değerlendirilebilir; aralarındaki seçim performans eğrisine göre yapılmalıdır. Daha yüksek basınç veya debi gereken tesisatlarda Helix V 1601-1/16/E/KS (0,75 kW) değerlendirilebilir. Daha düşük kapasite yeterliyse Helix V 403-1/16/E/S (0,37 kW) tercih edilebilir. Wilo Helix V 602-1/16/E/S seçilirken kataloğun verdiği motor gücü P2 0,55 kW, basınç dayanımı PN 16, bağlantı çapı 1 1/4 inç/1 1/4 inç değerleri tesisatın mevcut ölçüleriyle eşleştirilir; uyum varsa boru hattında değişiklik gerekmez.
Boru Çapı ve Basınç Kayıpları
Pompanın sağladığı basıncın bir kısmı boru hattındaki sürtünme, dirsek, vana ve filtreler nedeniyle kaybolur. Küçük çaplı ve uzun borular bu kayıpları artırır. Tesisat tasarlanırken boru çapının pompa bağlantı çapıyla uyumlu ya da ondan büyük seçilmesi, pompanın verimli çalışmasına yardımcı olur. Wilo Helix V 602-1/16/E/S Dikey Santrifüj Pompa için bağlantı ölçüsü teknik değerlerde verilmiştir.
Montaj Önerileri
Pompa, sağlam ve düz bir zemine sabitlenmeli, bakım için etrafında yeterli boşluk bırakılmalıdır. Emme ve basma hatlarına kapama vanası konulması, ileride yapılacak bakım ve değişimleri kolaylaştırır. Boru hattının ağırlığı pompaya yüklenmemeli, borular ayrı olarak desteklenmelidir. Elektrik bağlantısı topraklı ve uygun korumalı bir hat üzerinden yapılmalıdır. Wilo Helix V 602-1/16/E/S Dikey Santrifüj Pompa bu kurallara uygun kurulduğunda sorunsuz çalışır.
Serinin diğer modellerine dikey çok kademeli pompa ve santrifüj pompa kategorilerinden, tüm Wilo ürünlerine ise marka sayfasından ulaşabilirsiniz.
