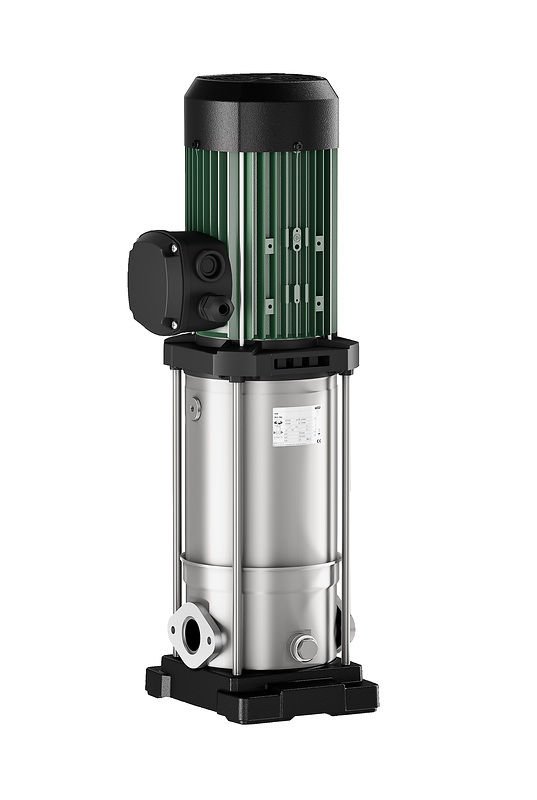

Wilo Medana CV1-L.408-1/E/A/16O Dikey Santrifüj Pompa, Wilo Medana CV1-L serisinin inline bağlantılı, dikey yapı tipinde, normal emişli yüksek basınçlı çok kademeli santrifüj pompa modelidir. Pompa; su temini ve basınç yükseltme, endüstriyel sirkülasyon sistemleri, proses suyu, kapalı soğutma devreleri, yangın söndürme, yıkama, sulama ve yağmur suyundan yararlanma uygulamalarında kullanılır. Model; 1 inç bağlantı çapı değerine sahiptir.
Öne çıkan özellikleri: Paslanmaz çelik yapısı sayesinde içme suyu uygulamaları ve özel uygulamalar için uygundur. Yer tasarruflu, kompakt ve sağlam bir pompa tasarımına sahiptir.
Wilo Medana CV1-L.408-1/E/A/16O Dikey Santrifüj Pompa Teknik Özellikleri
- Motor gücü P2 (kW): 1,1
- Bağlantı çapı: 1 inç
- Nominal devir hızı: 2900 1/min
- Nominal akım: 7,3 A
- Ölçüler (U x Y x G): 202 x 575 x 213 mm
- Net ağırlık: yaklaşık 21,1 kg
- Akışkan sıcaklığı: -20 °C / +120 °C
- Koruma sınıfı: IP 55
- Ortam sıcaklığı: -15 °C / +50 °C
- Maks. çalışma basıncı: 10 bar (opsiyonel 16 bar)
- Maks. giriş basıncı: 6 bar (opsiyonel 10 bar)
- Model kodu (katalog notu): A = 50 Hz, 230 V; E = 50 Hz, 230-400 V
- Çark, pompa gövdesi, kademe bölmeleri ve mil: 1.4301 (AISI 304) paslanmaz çelik
- Conta: EPDM (FKM opsiyonel)
- Mekanik salmastra: B karbon / silisyum karbür
Wilo Medana CV1-L.408-1/E/A/16O Dikey Santrifüj Pompa Hangi İhtiyaca Uygun?

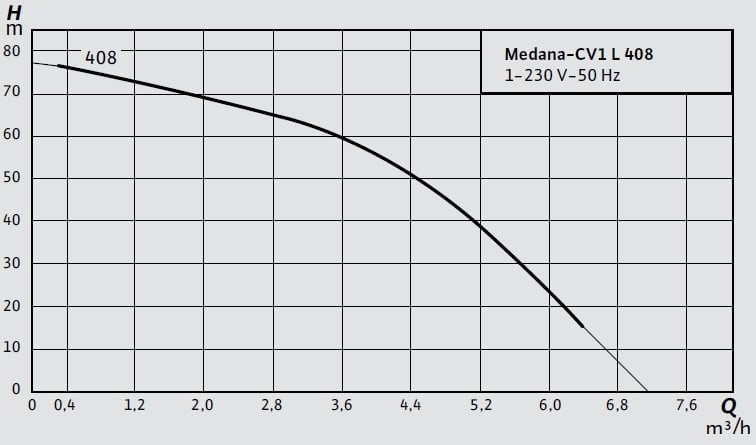

Wilo Medana CV1-L.408-1/E/A/16O, 1,1 kW motor gücüyle serinin en düşük güçlü modelidir. Aynı motor gücündeki Medana CV1-L.604-1/E/A/10O ile seçim yapılırken iki modelin performans eğrileri karşılaştırılmalıdır. Daha yüksek basınç veya debi gereken tesisatlarda Medana CV1-L.605-1/E/A/10O (1,5 kW) değerlendirilebilir. Katalogda Wilo Medana CV1-L.408-1/E/A/16O için motor gücü P2 1,1 kW, bağlantı çapı 1 inç değerleri verilir; pompa değiştirilirken mevcut tesisatın bağlantı ölçüsü ve yapı boyu bu değerlerle karşılaştırılmalıdır.
Çok Kademeli Pompa Nasıl Çalışır?
Çok kademeli santrifüj pompalarda tek bir mil üzerine art arda dizilmiş birden fazla çark bulunur. Su ilk çarktan çıkıp kademe bölmesi üzerinden bir sonraki çarka yönlendirilir ve her kademede basıncı biraz daha artar. Bu sayede tek kademeli bir pompaya göre aynı debide çok daha yüksek basma yüksekliğine ulaşılır. Kademe sayısı arttıkça pompanın basabildiği yükseklik de artar. Wilo Medana CV1-L.408-1/E/A/16O Dikey Santrifüj Pompa bu çalışma prensibine göre tasarlanmıştır.
Doğru Model Seçimi
Pompa seçiminde ilk adım, tesisatın ihtiyaç duyduğu debi ve basınç değerlerinin belirlenmesidir. Debi, aynı anda kullanılan musluk ve cihaz sayısına; basınç ise binanın yüksekliğine, boru uzunluğuna ve kullanım noktasında istenen basınca göre hesaplanır. Bu iki değer performans eğrisi üzerinde işaretlendiğinde uygun model ortaya çıkar. Wilo Medana CV1-L.408-1/E/A/16O Dikey Santrifüj Pompa için de seçim bu hesaplamaya dayanmalıdır.
Montaj Önerileri
Pompa, sağlam ve düz bir zemine sabitlenmeli, bakım için etrafında yeterli boşluk bırakılmalıdır. Emme ve basma hatlarına kapama vanası konulması, ileride yapılacak bakım ve değişimleri kolaylaştırır. Boru hattının ağırlığı pompaya yüklenmemeli, borular ayrı olarak desteklenmelidir. Elektrik bağlantısı topraklı ve uygun korumalı bir hat üzerinden yapılmalıdır. Wilo Medana CV1-L.408-1/E/A/16O Dikey Santrifüj Pompa bu kurallara uygun kurulduğunda sorunsuz çalışır.
Wilo Medana CV1-L.408-1/E/A/16O Dikey Santrifüj Pompa ile benzer ürünleri dikey çok kademeli pompa ve santrifüj pompa kategorilerinde, diğer Wilo ürünlerini ise marka sayfasında inceleyebilirsiniz.
