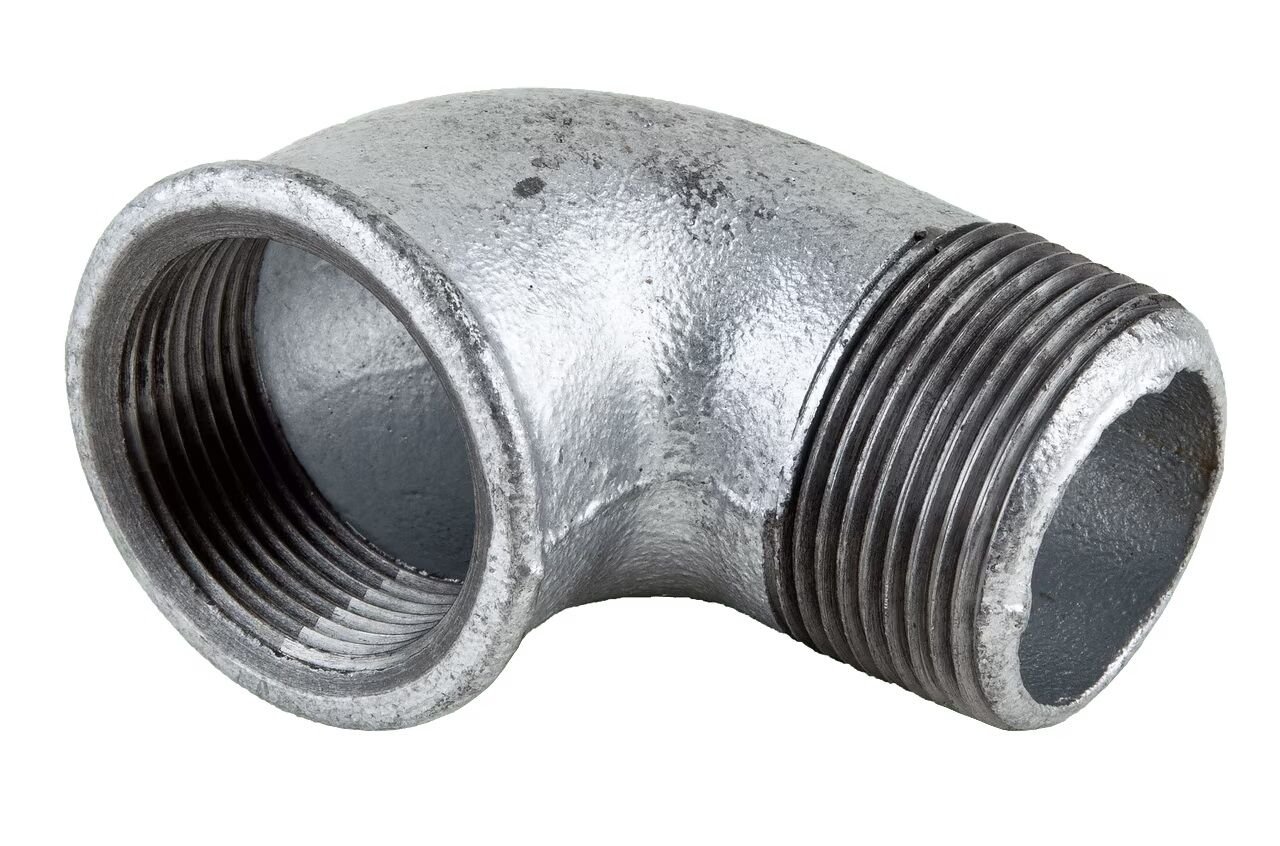

Wilo Rexa MINI3 90° Çıkış Dirseği, Wilo Initial Line kataloğunda Rexa MINI3 dalgıç pompalar için montaj ekipmanı olarak sunulan 90° çıkış dirseğidir. Sitemizde ürün adı G 1½ bağlantılı 90° boru dirseği olarak yer alır. Dirsek, dalgıç pompanın dikey basma ağzından çıkan hattın yatay yönde devam etmesini sağlar ve pompanın kuyu içinde daha düzenli bir montajla kullanılmasına yardımcı olur.
Wilo Rexa MINI3 90° Çıkış Dirseği Ne İşe Yarar?
Dalgıç pompalarda basma ağzı genellikle yukarı doğrudur. Pompa bir toplama çukuruna ya da kuyuya yerleştirildiğinde basma hattının kuyu duvarına doğru yönlendirilmesi gerekir. Çıkış dirseği bu yön değişimini pompanın hemen üzerinde yaparak hortum veya borunun bükülmesini önler. Böylece hat daha az yer kaplar, akış kesiti daralmaz ve pompanın kuyudan çıkarılıp takılması kolaylaşır. Rexa MINI3 serisi pompaların basma ağzı katalogda DN40, ürün sayfasında G 1½ olarak verilir; Wilo Rexa MINI3 90° Çıkış Dirseği bu seri için önerilen montaj parçasıdır.
Montajda Dikkat Edilecekler
Dirsek pompanın basma ağzına sızdırmaz şekilde bağlanmalı, dişli bağlantılarda uygun sızdırmazlık malzemesi kullanılmalıdır. Dirseğin ardından gelen hattın ağırlığı pompaya binmemeli, boru ya da hortum ayrıca desteklenmelidir. Katalog notuna göre Rexa MINI3 pompalarda basılan akışkanın pompaya geri dönmesini önlemek için toplu tip çekvalf ayrıca sipariş edilmelidir; çekvalf genellikle dirsekten sonra, basma hattına yerleştirilir. Pompa kuyuya indirilmeden önce dirsek ve bağlantıların sıkılığı kontrol edilmeli, ilk çalıştırmada sızıntı olup olmadığına bakılmalıdır.
Çekvalf ve Basma Hattı Düzeni
Dalgıç pompa uygulamalarında basma hattı genellikle pompa, çıkış dirseği, çekvalf ve kapama vanası sırasıyla oluşturulur. Çekvalf, pompa durduğunda borudaki suyun kuyuya geri akmasını önler; kapama vanası ise bakım sırasında hattı ayırmaya yarar. Bu elemanların pompanın çıkış çapına uygun seçilmesi ve hattın gereksiz daralma olmadan kurulması, pompanın verimli çalışmasını sağlar. Hattın kuyu dışındaki bölümü de mümkün olduğunca az dirsekle döşenmelidir.
Hangi Pompalarla Kullanılır?
Katalogda bu çıkış dirseği, Rexa MINI3 serisinin V04.09, V04.11 ve V04.13 modelleri için montaj ekipmanı olarak listelenir. Bu pompalar az kirli suların, yağmur ve yeraltı suyunun, gri suyun drenajında kullanılır. Farklı bir pompa için kullanılacaksa basma ağzının bağlantı ölçüsü ve diş tipi önceden kontrol edilmelidir.
