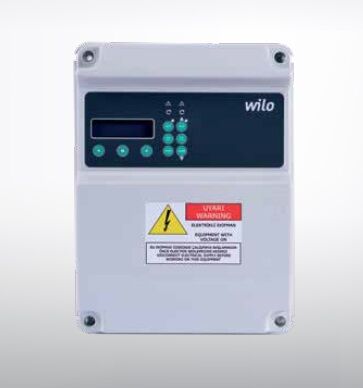

Wilo Xtreme 2T/10-F4-A Kontrol Panosu, Wilo'nun dijital ekranlı Xtreme serisinin iki pompalı trifaze kontrol panosudur. Dalgıç pompaları seviye bilgisine göre otomatik çalıştırır, korur ve arıza durumunu kullanıcıya bildirir. Model adındaki 2 rakamı pompa adedini, T harfi trifaze beslemeyi, /10 ise 10 HP en yüksek motor gücünü ifade eder. F4 kısaltması 4 adet flatör anlamına gelir, sondaki A ise ışıklı ve sesli alarm bulunduğunu gösterir.
Panonun başlıca özellikleri: En fazla 3 pompalı ve 7,5 kW'lık hidrofor, sirkülasyon ve altyapı sistemlerini kumanda eder. Pompaların devreye girme ve çıkma süreleri ayarlanabilir. Dakikadaki en fazla şalt sayısı tanımlanabilir (en fazla 9). Basma yüksekliği bar veya metre cinsinden izlenebilir. Frekans 50-60 Hz olarak ayarlanabilir.
Wilo Xtreme 2T/10-F4-A Kontrol Panosu Teknik Özellikleri
- Pompa adedi: 2
- Uygulama sınırı: en fazla 3 pompalı, 7,5 kW'a kadar trifaze dalgıç pompalar
- Besleme: trifaze (3~400 V pompalar için)
- Adlandırmadaki en yüksek güç: 10 HP
- Seviye elemanı: 4 adet flatör
- Işıklı ve sesli alarm: var
- Ekran: dijital
- Sensör girişi: 4-20 mA analog sensör, seviye flatörü, seviye elektrodu
Wilo Xtreme 2T/10-F4-A Kontrol Panosu Hangi Sistemler İçin Uygun?
Wilo Xtreme 2T/10-F4-A Kontrol Panosu, iki pompalı trifaze pompa sistemlerinde seviye elemanlarından gelen bilgiye göre pompaları çalıştırır ve durdurur. Birden fazla pompanın bulunduğu sistemlerde pompaları sırayla çalıştırarak yükü paylaştırır. Teslim edilen 4 adet flatör, pompaların devreye girme ve durma seviyelerini belirlemek için kullanılır.
Multitank özelliği, aynı mahalde farklı sistemlerde yer alan tek pompalı iki sistemin tek panodan kontrol edilmesini sağlar. Örneğin 1 pompalı bir hidrofor ile 1 pompalı bir dalgıç pompa aynı panodan kumanda edilebilir. Bu özellik yalnızca Xtreme 2T ve 2M modellerinde bulunduğu için Wilo Xtreme 2T/10-F4-A Kontrol Panosu bu tür kombinasyonlar için uygundur.
Seviye Elemanları ile Çalışma
Flatör sayısı, panonun hangi görevleri yerine getireceğini belirler. Tek flatörle pompa yalnızca çalıştırılıp durdurulurken, ek flatörler ikinci pompanın devreye alınması veya yüksek seviye alarmı gibi işlevler için kullanılır. Wilo Xtreme 2T/10-F4-A Kontrol Panosu seçilirken sistemde kaç seviye noktasına ihtiyaç olduğu önceden planlanmalıdır.
Kurulum ve Elektrik Bağlantısı
Kurulum sonrasında ilk iş, pompa akım değerlerinin ve çalışma modunun panoda doğru tanımlanmasıdır. Ardından seviye elemanları elle hareket ettirilerek pompaların sırasıyla devreye girip girmediği test edilir. Wilo Xtreme 2T/10-F4-A Kontrol Panosu bu testler tamamlandıktan sonra otomatik çalışmaya bırakılabilir.
Arıza ve Alarm Bilgileri
Panonun kaydettiği arıza bilgileri, sistemdeki tekrarlayan sorunların nedenini bulmayı kolaylaştırır. Sık tekrarlanan aşırı akım uyarıları pompada mekanik bir soruna, sık devreye girme ise seviye ayarlarının yanlış olduğuna işaret edebilir. Wilo Xtreme 2T/10-F4-A Kontrol Panosu kullanıcısına bu açıdan önemli ipuçları verir.
